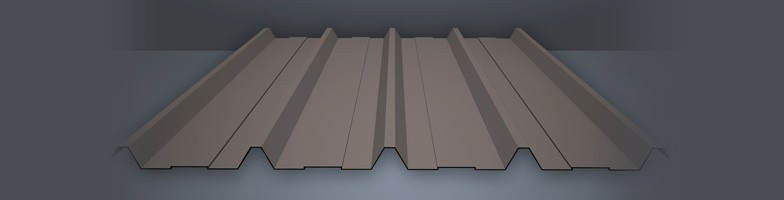

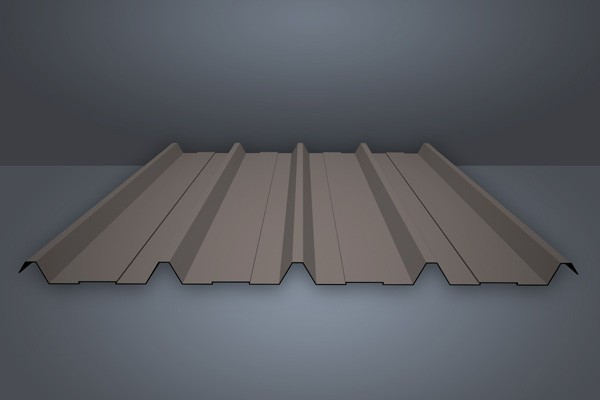

40-245 Trapez Formu

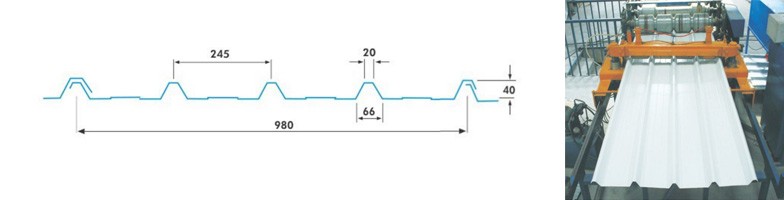

40/245 trapez formu, çatı için en uygun maliyetli formlardan biridir. Galvanizli sac veya aluminyumdan coilcoating sistem ile boyalı veya boyasız olarak, 0,50 – 1 mm arası değişik kalınlıklarda ve renklerde üretilebilmektedir. Net kaplama alanı 980 mm ‘dir. İstenen boylarda kesilebilir. Maksimum boy 15 metredir.
40/245 FORMU TRAPEZ LEVHALARIN TAŞIYABİLECEĞİ YAYILI YÜKLER (Kg/m2)
| Aşık Aralığı(m) | Gavanizli Saç Kalınlığı (mm) | ||||||
|---|---|---|---|---|---|---|---|
| 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.2 | |
| 1.20 | 326 | 389 | 451 | 512 | 573 | 633 | 751 |
| 1.40 | 240 | 286 | 331 | 376 | 421 | 465 | 551 |
| 1.60 | 183 | 219 | 254 | 288 | 322 | 356 | 422 |
| 1.80 | 145 | 173 | 200 | 228 | 255 | 281 | 334 |
| 2.00 | 117 | 140 | 162 | 184 | 206 | 228 | 270 |
| 2.20 | 97 | 116 | 134 | 152 | 170 | 188 | 223 |
| 2.40 | 82 | 97 | 113 | 128 | 143 | 158 | 188 |
| 2.60 | 69 | 83 | 96 | 109 | 122 | 135 | 160 |
| 3.00 | 52 | 62 | 72 | 82 | 92 | 101 | 120 |
| Atalet Momenti (J:cm4/m) | 10.95 | 13.05 | 15.13 | 17.18 | 19.20 | 21.19 | 25.09 |
| Mukavemet Momenti (W:cm3/m) | 3.56 | 4.24 | 4.92 | 5.59 | 6.25 | 6.90 | 8.19 |
Emniyet Gerilmesi=1200 kg/cm2. Hesaplar sürekli kiriş şekline göredir.
